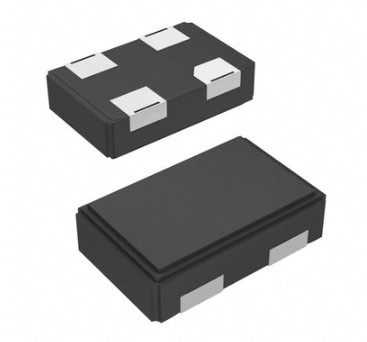

Montagem do SI LM95214CISDX/NOPB SMD da microplaqueta de Texas Instruments Electronic IC

Características para o LM95214

• Exatamente os sentidos morrem uma temperatura de 4 CI ou junções remotas do diodo e da temperatura local
• Precisão local ±2.0°C da temperatura (máximo)
• Precisão remota ±1.1°C da temperatura do diodo (máximo)
• Tensão de fonte: 3 V a 3,6 V
• Corrente média da fonte (taxa de conversão 1-Hz) 0,57 miliampères (típico)
• Filtros programáveis de Digitas e filtro análogo da parte frontal
• definição da temperatura de 0.125°C LSB
• definição remota da temperatura de 0.03125°C LSB com o filtro de Digitas permitido
• Formato assinado: Escala remota de +127.875°C/-128°C
• Formato sem assinatura: Escala 0°C/255°C remota
• Detecção de falha remota do diodo, Selection modelo, e correção do offset
• Apoio do registro da máscara e do estado
• 3 saídas programáveis de TCRIT com histerese compartilhada programável e Falha-fila
• Taxa de conversão e controle programáveis da conversão do Um-tiro do modo da parada programada
• Relação compatível de SMBus 2,0, INTERVALO dos apoios
• Pin em três níveis do endereço

Descrição para o LM95214

O dispositivo LM95214 é um sensor de temperatura digital de 11 bocados com uma relação do ônibus do SystemManagement de 2 fios (SMBus) que possa muito exatamente monitorar a temperatura de quatro remotediodes assim como de sua própria temperatura. Os quatro diodos remotos podem ser dispositivos externos tais asmicroprocessors, os processadores de gráficos que visam o ideality de um transistor 2N3904 ordiode-conectaram 2N3904s.

A temperatura dos relatórios LM95214 em dois formatos diferentes para a escala da escala and0°C/255°C de +127.875°C/-128°C. Os LM95214 TCRIT1, TCRIT2 saídasdo andTCRIT3 são provocados quando todo o canal desmascarado excede o limite programável itscorresponding e pode ser usado à parada programada o sistema, para girar no fansor do sistema como uma função da interrupção do microcontrolador. O estado atual do theTCRIT1, TCRIT2, e TCRIT3pins pode ser lido para trás dos registros do estado. Os registros de máscara estão disponíveis para um controle mais adicional das saídas de TCRIT.

Dois canais remotos da temperatura LM95214 têm filtros digitais programáveis quando outros dois canais remotos usarem uma falha-fila para minimizar TCRITevents indesejável quando os pontos da temperatura estão encontrados.

Para a flexibilidade e a precisão as melhores, cada canal LM95214 inclui registros para o offsetcorrection. Um pino em três níveis do endereço permite a conexão de até 3 LM95214s ao mesmo SMBusmaster. O LM95214 inclui funções da economia de poder como: taxa de conversão, shutdownmode, e desabilitação programáveis dos canais não utilizados.
