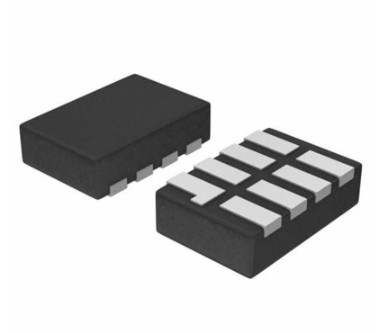

Diodo emissor de luz SN74AVC2T244DQMR dos componentes eletrônicos de Texas Instruments EMI Filter IC do SI

Características para o SN74AVC2T244

• V de funcionamento largoCentímetro cúbico da escala de 0,9 V a 3,6 V
• Baixo consumo do Estático-poder, 6-µA máximo mimCentímetro cúbico
• A saída permite a característica permite que o usuário desabilite saídas para reduzir o consumo de potência
• movimentação da saída de ±24-mA em 3,0 V
• Mimapoia fora a operação parcial do Poder-Para baixo-modo
• A histerese entrada permite a transição entrada lenta e a melhor imunidade de ruído de comutação na entrada
• Taxas de dados máximas
  • 380 Mbps (1.8-V à tradução 3.3-V)
  • 200 Mbps (<1>
  • 200 Mbps (traduza à 2,5 V ou 1,8 V)
  • 150 Mbps (traduza a 1,5 V)
  • 100 Mbps (traduza a 1,2 V)
• O desempenho da trava-Acima excede 100 miliampères por JESD 78, classe II
• A proteção do ESD excede JESD 22
  • modelo do Humano-corpo 5000-V (A114-A)

Descrição para o SN74AVC2T244

Este tradutor unidirecional de 2 bocados usa dois trilhos configuráveis separados da poder-fonte. O porto de A é projetado seguir VCCA. VO CCA aceita qualquer tensão de fonte de 0,9 V a 3,6 V. O porto de B é projetado seguir VCCB. VCCB aceita qualquer tensão de fonte de 0,9 V a 3,6 V. Isto permite a tradução de baixa voltagem entre nós da tensão 0.9-V, 1.2-V, 1.5-V, 1.8-V, 2.5-V e 3.6-V. Para o SN74AVC2T244, quando saída-permita a entrada (OE) é alta, todas as saídas é colocada no estado da alto-impedância. O SN74AVC2T244 é projetado de modo que o circuito de entrada de OE seja provido a VCCA. Este dispositivo é especificado inteiramente para aplicações do parcial-poder-para baixo usando Ioff. Mimfora dos circuitos desabilita as saídas, impedindo danificando o recuo atual através do dispositivo quando é posto para baixo.
