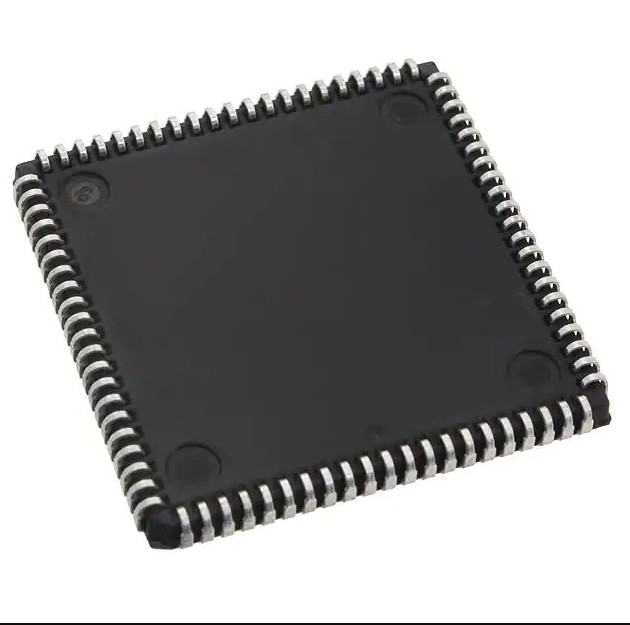

Disposição de porta programável XILINX do campo de PLCC FPGA XCS05XL na eletrônica de Digitas

Disposição de porta programável do campo de XILINX XCS05XL PLCC FPGA na eletrônica de Digitas

Descrição do produto



Famílias CI obsoletos XCS05XL-4PC84C de FPGA da montagem de superfície da série PLCC do Espartano-XL XILINX XCS05XL Spartan Full



Montagem de superfície obsoleta FPGA CI XCS05XL-4PC84C da série PLCC do Espartano-XL XILINX XCS05XL Spartan Full



Categoria	Circuitos integrados (CI)
Família	Encaixado - FPGAs (disposição de porta programável do campo)
Mfr	Xilinx Inc.
Série	Espartano-XL
Pacote	Bandeja
Estado da parte	Obsoleto
Número de laboratórios/CLBs	100
Número de elementos de lógica/pilhas	238
RAM Bits total	3200
Número de I/O	61
Número de portas	5000
Tensão - fonte	3V ~ 3.6V
Montando o tipo	Montagem de superfície
Temperatura de funcionamento	0C ~ 85C (TJ)

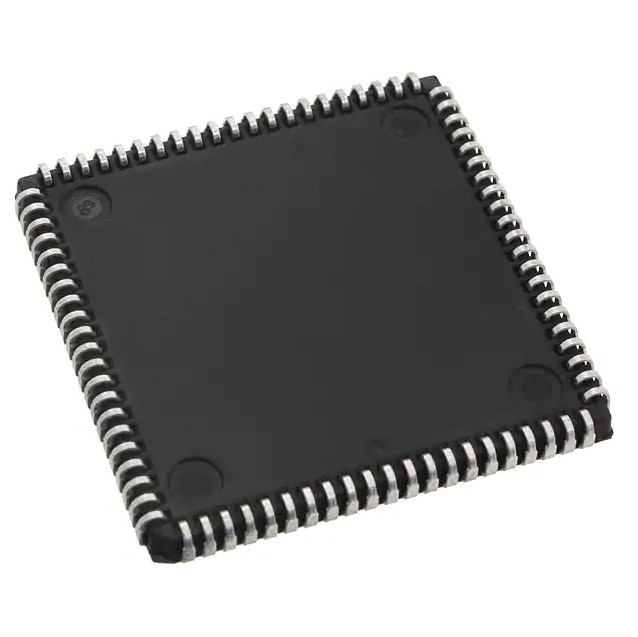

Pacote/caso	84-LCC (J-ligação)
Pacote do dispositivo do fornecedor	84-PLCC (29.31x29.31)
Número baixo do produto	XCS05XL



XILINX espartano e das famílias do Espartano-XL FPGA folha de dados (algum produto é obsoleto/sob a obsolência, bem-vinda nos contactar por ic@icschip.com para mais informação)



Introdução:

O Spartan® e as famílias do Espartano-XL FPGA são uma solução de FPGA da produção do volume alto que entregue todas as exigências chaves para a substituição de ASIC até 40.000 portas. Estas exigências incluem o elevado desempenho, a em-microplaqueta RAM, as soluções do núcleo e os preços que, no volume alto, a aproximação e é em muitos casos equivalente mascarar dispositivos programados de ASIC. Aerodinamizando o grupo espartano da característica da série, as tecnologias de processamento avançadas leveraging e centrar-se sobre a gestão custada total, a série espartano entrega as características chaves exigidas por ASIC e por outros usuários da lógica do volume alto ao evitar o preço inicial, os ciclos de desenvolvimento longos e o risco inerente de ASICs convencional. O espartano e as famílias Espartano-XL na série espartano têm dez membros, segundo as indicações da tabela 1. espartano/XL FPGA caracterizam a nota: Os dispositivos espartanos da série descritos nesta folha de dados incluem a família 5V espartano e a família de 3.3V Espartano-XL. Veja as folhas de dados separados para uns membros mais avançados para Spartan Series. • Primeira substituição FPGA de ASIC para a produção do volume alto com em-microplaqueta RAM • Pilhas até 1862 da lógica da densidade ou 40.000 portas do sistema • Grupo aerodinamizado da característica baseado na arquitetura XC4000 • Desempenho do sistema além de 80 megahertz • O grupo largo de AllianceCORE e de LogiCORE™ predefiniu as soluções disponíveis • Reprogrammability ilimitado • Baixo custo.

Características niveladas do sistema - disponíveis versões em 5V e em 3.3V - memória de SelectRAM™ da Em-microplaqueta - inteiramente PCI complacente - capacidade completa do readback para a verificação de programa e o observability interno do nó - dedicou de alta velocidade levam a lógica - capacidade interna do ônibus de 3 estados - oito redes globais do pulso de disparo ou do sinal do baixo-enviesamento - lógica compatível da varredura do limite de IEEE 1149,1 - ponto baixo custe os pacotes plásticos disponíveis em todas as densidades - compatibilidade da pegada em pacotes comuns • Apoiado inteiramente pelo sistema de desenvolvimento poderoso dos clássicos de Xilinx ISE® - mapeamento totalmente automático, colocação e distribuição de características adicionais da família Espartano-XL • fonte 3.3V para a baixa potência com 5V I/Os tolerante • Do poder entrada para baixo • Desempenho mais alto • Mais rápido leve a lógica • Rede de alta velocidade mais flexível do pulso de disparo • Capacidade da trava em blocos configuráveis da lógica • Trava rápida entrada da captação • Gerador de função opcional de MUX ou de entrada 2 em saídas • 12 24 da saída do miliampère movimentações do miliampère ou • PCI 5V e 3.3V complacente • Varredura aumentada do limite • Configuração expressa do modo



A família de Spartan®-3A de disposições de porta Campo-programáveis (FPGAs) resolve os desafios na maioria de volume alto, custo-sensível, aplicações eletrônicas do projeto de I/O-intensive. A família do cinco-membro oferece as densidades que variam de 50.000 a 1,4 milhão portas do sistema, segundo as indicações da tabela 1. Os Spartan-3A FPGAs são parte da família prolongada de Spartan-3A, que igualmente incluem o Spartan-3AN permanente e a densidade mais alta Spartan-3A DSP FPGAs. A família de Spartan-3A constrói no sucesso das famílias mais adiantadas de Spartan-3E e de Spartan-3 FPGA. As características novas melhoram o desempenho do sistema e reduzem o custo da configuração. Estes realces da família de Spartan-3A, combinados com a tecnologia de processamento provada de 90 nanômetro, entregam mais funcionalidade e largura de banda pelo dólar do que nunca antes, ajustando o padrão novo na indústria programável da lógica. Devido a seu excepcionalmente baixo custo, Spartan-3A FPGAs são seridos idealmente a uma vasta gama de aplicações dos produtos eletrónicos de consumo, incluindo o acesso, trabalhos em rede da casa, a exposição/projeção, e o equipamento de televisão digital de faixa larga. A família de Spartan-3A é uma alternativa superior a mascarar programou ASICs. FPGAs evita o preço inicial alto, os ciclos de desenvolvimento longos, e a + inerente de ASICs convencional, e de elevações do projeto do campo da licença.



Características:

• Custo muito baixo, solução de capacidade elevada da lógica para o volume alto, aplicações conscientes dos custos

• a fonte da Duplo-escala VCCAUX simplifica o projeto 3.3V-only

• Suspenda, hibernar modos para reduzir o poder do sistema

• Multi-tensão, pinos da relação de SelectIO™ do multi-padrão

• Até 502 pinos do I/O ou 227 pares do sinal diferencial

• LVCMOS, LVTTL, HSTL, e SSTL único-terminaram o I/O

• sinalização 3.3V, 2.5V, 1.8V, 1.5V, e 1.2V

• Movimentação selecionável da saída, até 24 miliampères pelo pino

• O padrão de QUIETIO reduz o ruído de comutação do I/O

• 3.3V compatibilidade completa do ± 10% e conformidade quente da troca.

• Taxa de transferência de dados de 640+ Mb/s pelo I/O diferencial

• LVDS, RSDS, mini-LVDS, I/O diferencial de HSTL/SSTL com os resistores diferenciais integrados da terminação

• Apoio dobro aumentado da taxa de dados (RDA)

• Apoio de DDR/DDR2 SDRAM até 400 Mb/s

• 32-/64-bit inteiramente complacente, 33/66 de PCI® de megahertz de apoio de tecnologia

• Recursos abundantes, flexíveis da lógica • As densidades até 25.344 pilhas da lógica, incluindo o registro de deslocamento opcional ou distribuíram o apoio de RAM

• Multiplexers largos eficientes, lógica larga

• Anticipar rápido leva a lógica

• 18 x 18 multiplicadores aumentados com encanamento opcional

• Programação de IEEE 1149.1/1532 JTAG/para eliminar erros do porto

• Arquitetura hierárquica da memória de SelectRAM™

• Até 576 Kbits do bloco rápido RAM com byte escrevem permitem para aplicações do processador

• Até 176 Kbits de RAM distribuído eficiente

• Até oito gerentes de pulso de disparo de Digitas (DCMs)

• Eliminação enviesada do pulso de disparo (laço fechado do atraso)

• Síntese da frequência, multiplicação, divisão

• Deslocador de alta resolução

• Escala de frequência larga (5 megahertz a mais de 320 megahertz)

• Oito redes globais do pulso de disparo do baixo-enviesamento, oito pulsos de disparo adicionais pelo meio dispositivo, mais o roteamento abundante do baixo-enviesamento

• Relação da configuração aos bailes de finalistas do padrão do setor

• Barato, BAILE DE FINALISTAS instantâneo de série de SPI da espaço-economia

• paralela de x8 ou de x8/x16 BPI NEM BAILE DE FINALISTAS instantâneo

• Flash barato da plataforma de Xilinx® com JTAG

• Identificador original do ADN do dispositivo para a autenticação do projeto

• Bitstreams múltiplos da carga sob o controle de FPGA

• verificação do centro de detecção e de controlo da Cargo-configuração

• Apoio do software básico do desenvolvimento completo de Xilinx ISE® e de WebPACK™ mais o jogo do acionador de partida de Spartan-3A

• O  de MicroBlaze™ e de PicoBlaze encaixou processadores

• QFP barato e BGA que empacotam, opções Pb-livres

• As pegadas comuns apoiam a migração fácil da densidade

• Compatível com Spartan-3AN seleto FPGAs permanente

• Compatível com densidade mais alta Spartan-3A DSP FPGAs

• Versão automotivo do XA disponível



Produtos relacionados:



Estado de Spartan-3A FPGA

Produção de XC3S50A

Produção de XC3S200A

Produção de XC3S400A

Produção de XC3S700A

Produção de XC3S1400A



XC3S50A – 4 anúncio publicitário fino mesmo do bloco liso do quadrilátero do pino do desempenho VQ100/VQG100 100 do padrão (VQFP) C (0°C a 85°C)

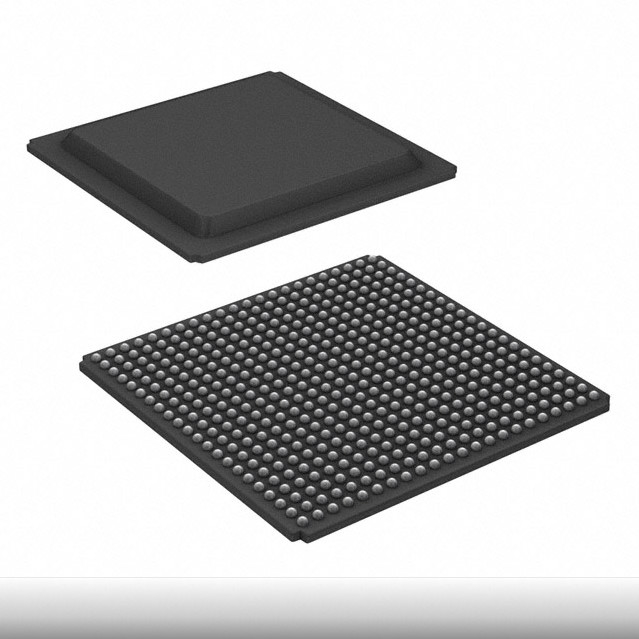

XC3S200A – 5 bloco liso do quadrilátero fino do pino do elevado desempenho (único comercial) TQ144/TQG144 144 (TQFP) I industrial (– 40°C 100°C) à disposição fina da grade da bola do Fino-passo da bola de XC3S400A FT256/FTG256 256 (FTBGA)

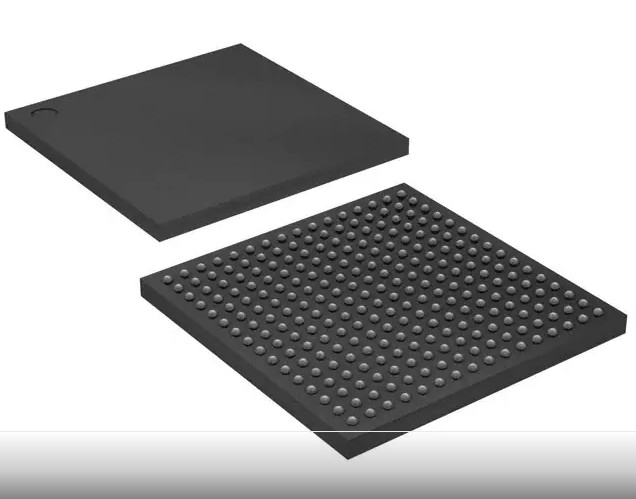

Disposição da grade da bola do Fino-passo da bola de XC3S700A FG320/FGG320 320 (FBGA)

Disposição da grade da bola do Fino-passo da bola de XC3S1400A FG400/FGG400 400 (FBGA)

Disposição da grade da bola do Fino-passo da bola de XC3S1400A FG484/FGG484 484 (FBGA)

Disposição da grade da bola do Fino-passo da bola de XC3S1400A FG676 FGG676 676 (FBGA)



XC3S 50(2) 50K 1.728 16 12 192 12K 72K 4 2 124 56

XC3S 200(2) 200K 4.320 24 20 480 30K 216K 12 4 173 76

XC3S 400(2) 400K 8.064 32 28 896 56K 288K 16 4 264 116

XC3S 1000(2) 1M 17.280 48 40 1.920 120K 432K 24 4 391 175

XC3S1500 1.5M 29.952 64 52 3.328 208K 576K 32 4 487 221

XC3S2000 2M 46.080 80 64 5.120 320K 720K 40 4 565 270

XC3S4000 4M 62.208 96 72 6.912 432K 1,728K 96 4 633 300

XC3S5000 5M 74.880 104 80 8.320 520K 1,872K 104 4 633 300



Para obter mais informações sobre da disponibilidade conservada em estoque da família de Spartan-3A FPGA, sinta por favor livre enviar o e-mail: ic@icschip.com
