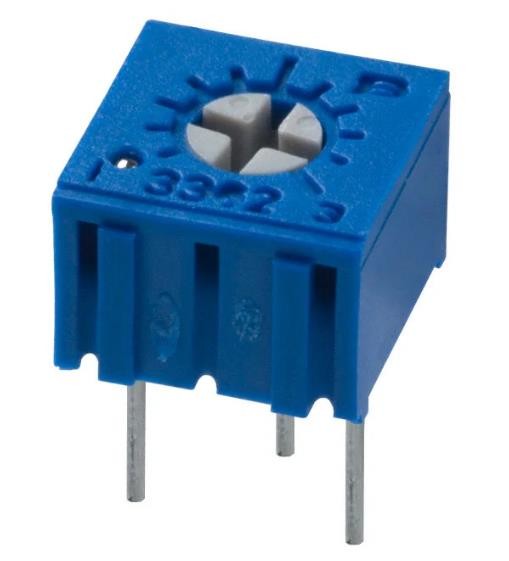

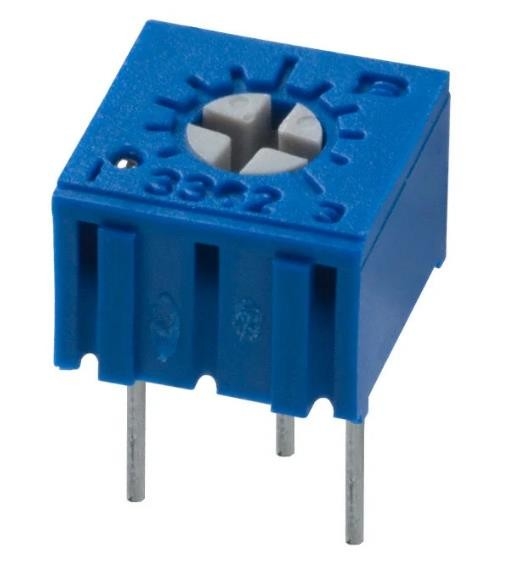

Potenciômetro do ajustador do ohm dos componentes eletrônicos 10k de 3362P-1-103IF IC

Descrição do produto

Componentes da eletrônica do potenciômetro do ajustador do ohm de 3362P-1-103IF 10k

KOhms 0.5W do potenciômetro 10 do ajustador 3362P-1-103IF, pinos do PC 1/2W com o ajuste superior da volta do cermet 1,0 do furo

KOhms 0.5W do potenciômetro 10 do ajustador 3362P-1-103IF, pinos do PC 1/2W com o ajuste superior da volta do cermet 1,0 do furo

3362 – 1/4 de potenciômetro quadrado do aparamento de Trimpot® do ˝

Características

■Único-volta/cermet/industrial/selada

■Pacote diminuto

■O rotor projetado para a máquina automática ajusta a relação

■Suporta ambientes e processos ásperos da limpeza de imersão

■Empacotamento da fita e do carretel disponível

■Versão do compliant* de RoHS disponível

Características elétricas:

Escala da resistência padrão
...................... 10 ohms a 2 megohns
(veja a tabela da resistência padrão)
Padrão 10% do ± da tolerância da resistência ...........
Resistência mínima absoluta
.................................... 1% ou 2 ohms
(qualquer é maior)
Variação da resistência de contato
........................... 1% ou 3 ohms máximo.
(qualquer é maior)
Adjustability
± 0.05% do divisor de tensão ......................
± 0.15% do reostato ................................
Definição ................................... infinita
Resistência de isolação ............... 500 VDC.
1.000 megohns mínimo.
Força dielétrica
Nível do mar ................................ 900 VAC
80.000 pés ............................ 350 VAC
Ângulo de ajuste ................. nom de 240 °.
Características ambientais
Avaliação de poder (300 volts máximo)
°C 70 .................................... 0,50 watts
°C 125 ....................................... 0 watts
°C 55 da variação da temperatura… - ao °C +125
Coeficiente de temperatura… ±100 ppm/°C
Teste do selo ...................... † de Fluorinert de 85 °C
Método MIL-STD-202 103 da umidade .......
96 horas
(2% TR; 10 megohns de IR)
Vibração ....... 30 G (1% TR; 1% VR)
Choque ......... 100 G (1% TR; 1% VR)
Vida da carga. .1, 000 horas °C 70 de 0,5 watts @
(3% TR; 3% ou 3 ohms,
qualquer é maior, CRV)
Vida rotatória ....................... 200 ciclos
(4% TR; 3% ou 3 ohms,
qualquer é maior, CRV)
Características físicas
Ângulo mecânico ................. nom de 270 °.
Torque ............................. 3,0 onça-em. máximo.
Força da parada ................. 7,0 onças - dentro. mínimo.
Pinos de Solderable dos terminais .......................
Peso ....................................... 0,02 onças.
Código da resistência da marcação .......................,
números terminais, fabricante
número de modelo, estilo
e código da data
± 10% do limpador ............... 50% (TR real)
Inflamabilidade .......................... U.L. 94V-0
Padrão empacotando ..... 50 PCes. pelo tubo
Ferramenta de ajuste .............................. H-90

Especificação:
