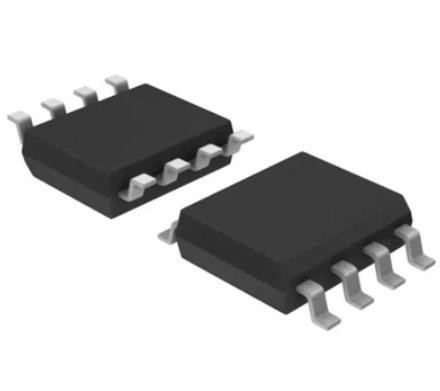

Amplificador atual IC SMD SMT Texas Instruments INA213AIRSWR do sentido de 58 Pct

Características para o INA213

• Escala larga do Comum-modo: – 0,3 V a 26 V
• Tensão deslocada: µV ±35 (máximo, INA210) (permite gotas da derivação de 10-mV completo)
• Precisão:
  • Erro do ganho (máximo sobre a temperatura):
    • ±0.5% (versão C)
    • ±1% (versões A e B)
  • 0.5-ΜV/°C deslocou a tração (o máximo)
  • tração do ganho 10-ppm/°C (máximo)
• Escolha dos ganhos:
  • INA210: 200 V/V
  • INA211: 500 V/V
  • INA212: V/V 1000
  • INA213: 50 V/V
  • INA214: 100 V/V
  • INA215: 75 V/V
• Corrente quieta: µA 100 (máximo)
• SC70 e pacotes finos de UQFN: Todos os modelos

Descrição para o INA213

Os INA21x são tensão-saída, os monitores da atual-derivação (igualmente chamou amplificadores do atual-sentido) que são de uso geral para a proteção da sobrecarga, medida precisão-atual para a otimização de sistema, ou em circuitos de feedback do circuito fechado. Esta série de dispositivos pode detectar gotas através das derivações em tensões do comum-modo – de 0,3 V a 26 V, independente da tensão de fonte. Seis ganhos fixos estão disponíveis: 50 V/V, 75 V/V, 100 V/V, 200 V/V, 500 V/V, ou V/V. 1000. O baixo offset da arquitetura da zero-tração permite a detecção atual com gotas máximas através da derivação como baixo como 10-mV completo.

Estes dispositivos operam-se de um único 2.7-V à fonte de alimentação 26-V, tirando um máximo do µA 100 da corrente da fonte. Todas as versões são especificadas sobre a variação da temperatura de funcionamento prolongada (– 40°C a +125°C), e ofereceu em pacotes de SC70 e de UQFN.
