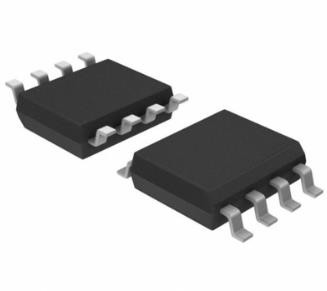

Saída fixa EMI Filter IC 260kHz LM2672MX-5.0/NOPB

Características para o LM2672

• Eficiência até 96%
• Disponível em pacotes de 8-Pin SOIC e de PDIP
• Exige somente 5 componentes externos
• 3.3-V, 5-V, 12-V, e versões ajustáveis da saída
• Escala ajustável da tensão da saída da versão: 1,21 V
  a 37 V
• Tolerância da tensão da saída máxima de ±1.5% sobre
  Condições da linha e de carga
• Corrente especificada da carga da saída 1-A
• Escala de tensão entrada larga: 8 V a 40 V
• 260-kHz fixou o oscilador interno da frequência
• Capacidade da parada programada de TTL, apoio da baixa potência
  Modo
• Sincronização do Macio-início e da frequência
• Parada programada térmica e proteção atual do limite

Descrição para o LM2672

As séries LM2672 de reguladores são conversor integrado monolítico de DC-DC construído com um processo de LMDMOS. Estes reguladores fornecem todas as funções ativas para um regulador de interruptor abaixador (do fanfarrão), capaz de conduzir uma carga 1-A atual o regulamento excelente da linha e da carga. Estes dispositivos estão disponíveis em tensões fixas da saída de 3,3 V, de 5 V, de 12 V, e de uma versão ajustável da saída.

Exigindo um número mínimo de componentes externos, estes reguladores são simples de usar e incluem a compensação interna patenteada da frequência, oscilador fixo da frequência, a parada programada externo, o macio-início, e a sincronização da frequência.

A série LM2672 opera-se em uma frequência de comutação de 260 quilohertz, permitindo assim componentes feitos sob medida menores do filtro do que o que é exigido com os mais baixos reguladores de interruptor da frequência. Devido a sua eficiência elevada mesma (>90%), os traços de cobre na placa dos circuitos impressos são o único naufrágio do calor exigido.
