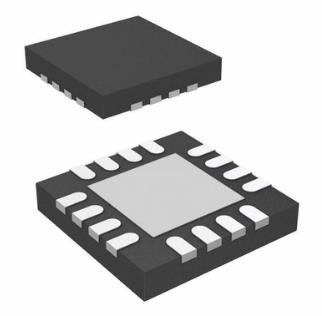

SI eletrônico TPS54526RSAR de NPN PNP IC Chip Transistor Adjustable Texas Instruments

Características para o TPS54526

• O modo de D-CAP2™ permite a resposta transiente rápida
• A baixa ondinha da saída e permite o capacitor cerâmico da saída
• V largoNa escala de tensão de entrada: 4,5 V a 18 V
• Escala da tensão da saída: 0,76 V a 5,5 V
• FETs integrados altamente eficientes aperfeiçoados para mais baixas aplicações do ciclo de dever – mΩ 63 mΩ (lado alto) e 33 (baixo lado)
• Eficiência elevada, menos µA de 10 na parada programada
• Precisão inicial alta da referência do bandgap
• Começo macio ajustável
• começo macio Pre-inclinado
• frequência 650-kHz de comutação (fInterruptor)
• Ciclo-por-ciclo sobre o limite atual
• Boa saída do poder
• Auto-faixa clara Eco-mode™ para a eficiência elevada na carga clara

Descrição para o TPS54526

O TPS54526 é um conversor síncrono do fanfarrão do modo adaptável do tempo ligado D-CAP2™. O TPS54526 permite desenhistas de sistema de terminar a série de reguladores do ônibus do poder do vário equipamento da extremidade com uma contagem componente eficaz na redução de custos, baixa, baixa solução atual à espera. O laço de controle principal para o TPS54526 usa o controle do modo de D-CAP2™ que fornece uma resposta transiente muito rápida sem componentes externos da compensação. O controle adaptável do tempo ligado apoia a transição sem emenda entre o modo de PWM em umas condições de carga mais altas e a operação de Eco-mode™ em cargas claras. Eco-mode™ permite que o TPS54526 mantenha a eficiência elevada durante umas condições de carga mais claras. O TPS54526 igualmente tem um circuito proprietário que permita o dispositivo de adotar a ambos os baixos capacitores equivalentes da saída da resistência de série (ESR), tais como POSCAP, SP-CAP, e ultra-baixos capacitores cerâmicos do ESR. O dispositivo opera-se de 4.5-V à entrada de 18-V VIN. A tensão da saída pode ser programada entre 0.76V e 5.5V. O dispositivo igualmente caracteriza umas horas de início macias ajustáveis e função do poder uma boa. O TPS54526 está disponível 14 no pacote do pino HTSSOP e 16 no pacote do pino QFN, projetados operar-se – de 40°C a 85°C.
