Módulo do sensor do acelerômetro de ICM-20600 TDK InvenSense

Descrição do produto

Componentes da eletrônica de IC do módulo do sensor do acelerômetro de ICM-20600 TDK InvenSense

Módulo IC do sensor do acelerômetro de ICM-20600 TDK InvenSense

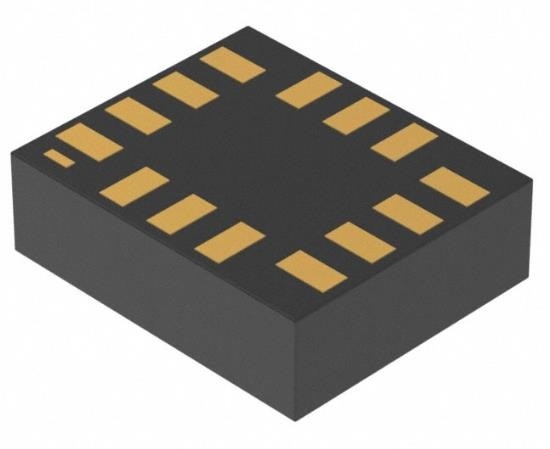

Dispositivo do elevado desempenho 6-Axis MEMS MotionTracking™ no pacote de 2.5x3mm

DESCRIÇÃO GERAL:
O ICM-20600 é um dispositivo de MotionTracking de 6 linhas centrais que combine um giroscópio de 3 linhas centrais, acelerômetro de 3 linhas centrais, em um pacote pequeno de 2.5x3x0.91mm (14-pin LGA). • Especs. do elevado desempenho • Erro da sensibilidade do giroscópio: ±1% • Ruído do giroscópio:  hertz de ±4 mdps/ • Ruído do acelerômetro: 100 µg/Hz • Inclui 1K-byte FIFO para reduzir o tráfego na relação de ônibus de série, e reduzem o consumo de potência permitindo que o processador de sistema estoure para ler dados do sensor e para entrar então em um modo da baixa potência • O apoio ICM-20600 do EIS FSYNC inclui a em-microplaqueta CAD de 16 bits, filtros digitais programáveis, um sensor de temperatura encaixado, e interrupções programáveis. O dispositivo caracteriza uma escala da tensão de funcionamento para baixo a 1.71V. Os portos de comunicação incluem-me 2C e SPI de alta velocidade em 10 megahertz.

CARACTERÍSTICAS:
Giroscópio da 3-linha central com o FSR programável do DPS ±250, do DPS ±500, do DPS ±1000, e do DPS ±2000 • Acelerômetro da 3-linha central com o FSR programável de ±2g, de ±4g, de ±8g e de ±16g • interrupções Usuário-programáveis • interrupção do Vigília-em-movimento para a operação da baixa potência do processador de aplicações • o amortecedor do FIFO do byte 1K permite o processador de aplicações de ler os dados nas explosões • Em-microplaqueta CAD de 16 bits e filtros programáveis • Relação do anfitrião: De 400 quilohertz um modo rápido I2C de 10 megahertz SPI ou • sensor de temperatura da Digital-saída • Escala de funcionamento de VDD de 1.71V a 3.45V • Estrutura de MEMS selada hermeticamente e ligada a nível da bolacha • RoHS e complacente verde

APLICAÇÕES:

Smartphones e tabuletas
Sensores Wearable
Aplicações de IoT
controladores Movimento-baseados do jogo
os controlos a distância 3D para o Internet conectaram DTVs e ajustaram caixas superiores, ratos 3D

Especificação:

Número da peça relacionada:
