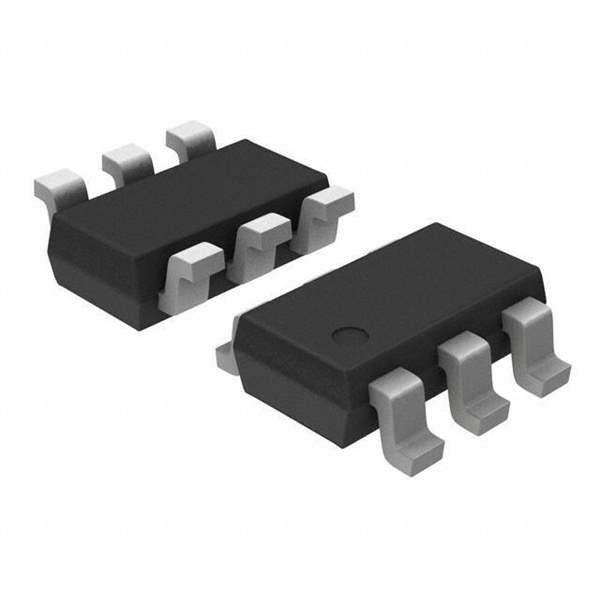

Bocados TXS0108ENMER Texas Instruments da microplaqueta 8 dos componentes eletrônicos I2C IC de MDIO SMbus BOM

Características para o TXS0108E

• Nenhum sinal do sentido-controle precisou
• Taxas de dados máximas
  • 110 Mbps (push pull)
  • 1,2 Mbps (dreno aberto)
• 1,4 V a 3,6 V em um porto e 1,65 V a 5,5 V no porto de B (≤ VCCB de VCCA)
• Nenhum arranjar em sequência da poder-fonte exigido – VCCA ou VCCB podem ser ramped primeiramente
• O desempenho da trava-acima excede 100 miliampères por
  JESD 78, classe II
• A proteção do ESD excede JESD 22 (o porto de A)
  • modelo do corpo 2000-V humano (A114-B)
  • modelo de máquina 150-V (A115-A)
  • modelo do carregar-dispositivo 1000-V (C101)
• IEC 61000-4-2 ESD (porto de B)
  • descarga do contato de ±8 quilovolt
  • descarga de ±6 quilovolt Ar-Gap

Descrição para o TXS0108E

Este dispositivo é um tradutor nivelado deinversão de 8 bits que use dois trilhos separateconfigurable da poder-fonte. O porto de A segue o supplyvoltage do pino de VCCA. O pino de VCCA aceita toda a tensão de fonte between1.4 V e 3,6 V. O tracksthe VCCB do porto de B para fixar a tensão de fonte. O pino de VCCB aceita anysupply uma tensão entre 1,65 V e 5,5 V. Dois pinos da fonte da entrada permitem o bidirectionaltranslation da baixa tensão entre alguns dos 1,5 V, 1,8 V, 2,5 V, 3,3 V, e 5 nós da tensão de V.

Quando saída-permita a entrada (OE) é baixa, todas as saídas é colocada no estado da alto-impedância (olá!-z).

Para assegurar olá!-z o estado durante períodos da ligação inicial ou do poder-para baixo, laço OE à terra através do resistor do apull-down. O valor mínimo do resistor é determinado pelo atual-sourcingcapability do motorista.
