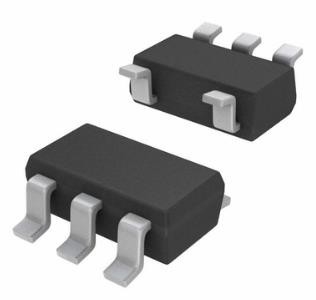

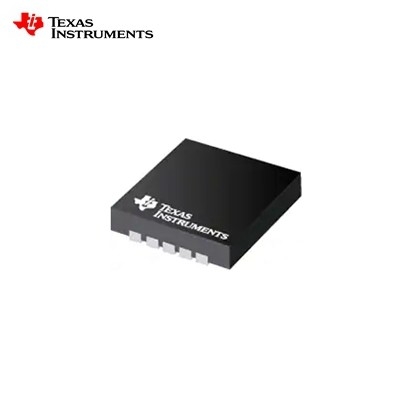

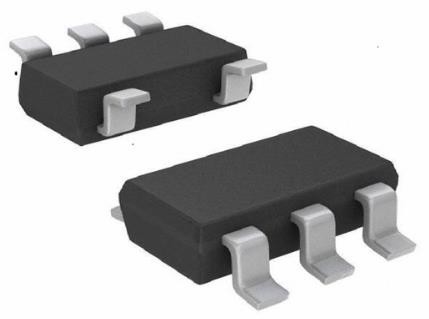

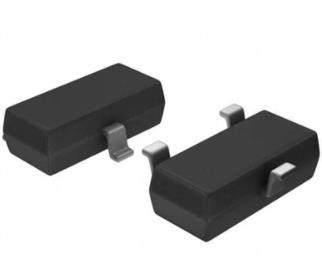

SMD que monta o SI LM9061QDRQ1 de EMI Filter IC Texas Instruments

Características para o LM9061-Q1

• Qualificado para aplicações automotivos
• AEC-Q100 qualificou com os seguintes resultados:
  • Nível 2 da classificação de HBM ESD do dispositivo
  • Nível C4B da classificação do dispositivo CDM ESD
• Suporta transeuntes da fonte 60-V
• A sobretensão cortou com VCC > 30 V
• Trava-FORa sem perda da proteção da sobrecarga
  • O resistor atual do sentido não é exigido
  • Minimiza a perda de poder com cargas atuais altas
• Atraso programável da trava-FORa da proteção
• Turnoff gradual para minimizar tensões transientes da carga indutiva
• CMOS Lógica-compatível e FORA da entrada de controle

Descrição para o LM9061-Q1

A família LM9061 consiste em dispositivos da carga-bomba que fornece a movimentação da porta a um MOSFET da alimentação externa de todo o tamanho configurou como um motorista ou um interruptor do alto-lado. Isto inclui MOSFETs conectados paralelos múltiplos para aplicações atuais muito altas. Um CMOS lógica-compatível e FORA de controles de entrada a tensão da movimentação da porta de saída. No no estado, a tensão da bomba de carga, que está bem acima da fonte VCC disponível, é aplicada diretamente à porta do MOSFET. Um 15-V incorporado Zener aperta a porta máxima à tensão da fonte do MOSFET. Quando comandado FORA de um dissipador 110-µA atual descarrega as capacidades da porta do MOSFET para que uma característica gradual do turnoff minimize a duração de tensões transientes da carga indutiva e protejam mais o MOSFET do poder.

A proteção sem perda do MOSFET do poder é uma característica chave do LM9061. A queda de tensão (VDS) através do dispositivo de poder continuamente é monitorada e comparada contra uma tensão externamente programável do ponto inicial. Um resistor dedetecção pequeno com a carga, que causa uma perda de energia disponível, não é exigido em série para os circuitos da proteção. Se o VDSvoltage, devido à corrente excessiva da carga, excede a tensão do ponto inicial, a saída está travada FORA em uma forma mais gradual (através de um dissipador da corrente de saída 10-µA) após um intervalo de tempo programável do atraso.
